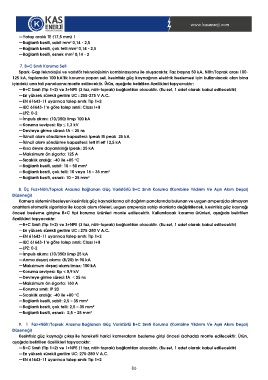

Page 90 - KAS ENERJİ - 2019 TOPRAKLAMA - PARATONER KATALOĞU

ŞARTNAME - Specification www.kasenerji.com

—Yatay aralık TE (17,5 mm) 1
—Bağlantı kesiti, sabit mm2 0,14 - 2,5
—Bağlantı kesiti, çok telli mm2 0,14 - 2,5
—Bağlantı kesiti, esnek mm2 0,14 - 2

7. B+C Sınıfı Koruma Seti
Spark-Gap teknolojisi ve varistör teknolojisinin kombinasyonu ile oluşacaktır. Faz başına 50 kA, Nötr/Toprak arası 100-
125 kA, toplamda 100 kA’lik koruma yapan set, kesintisiz güç kaynağının elektrik beslemesi için kullanılacak olan bina
içindeki ana tali panolarına monte edilecektir. Ürün, aşağıda belirtilen özellikleri taşıyacaktır:
—B+C Sınıfı (Tip 1+2) ve 3+NPE (3 faz, nötr-toprak) bağlantıları olacaktır. (Bu set, 1 adet olarak kabul edilecektir)
—En yüksek sürekli gerilim UC : 255-275 V A.C.
—EN 61643-11 uyarınca talep sınıfı: Tip 1+2
—IEC 61643-1’e göre talep sınıfı: Class I+II
—LPZ: 0-2
—İmpuls akımı: (10/350) Iimp 100 kA
—Koruma seviyesi: Up ? 1,3 kV
—Devreye girme süresi: tA ? 25 ns
—İkincil akım söndürme kapasitesi: Ipeak Ifi peak 25 kA
—İkincil akım söndürme kapasitesi: Ieff Ifi eff 12,5 kA
—Kısa devre dayanıklılığı Ipeak: 25 kA
—Maksimum ön sigorta: 125 A
—Sıcaklık aralığı: -40 ile +85 °C
—Bağlantı kesiti, sabit: 10 – 50 mm2
—Bağlantı kesiti, çok telli: 10 veya 16 – 35 mm2
—Bağlantı kesiti, esnek: 10 – 25 mm2

8. Üç Faz+Nötr/Toprak Arasına Bağlanan Güç Varistörlü B+C Sınıfı Koruma (Kombine Yıldırım Ve Aşırı Akım Deşarj
Düzeneği)

Kamera sistemini besleyen kesintisiz güç kaynaklarına ait dağıtım panolarında bulunan ve uygun amperajda olmayan
anahtarlı otomatik sigortalar ile kaçak akım röleleri, uygun amperaja sahip olanlarla değiştirilecek, kesintisiz güç kaynağı
öncesi besleme girişine B+C tipi koruma ürünleri monte edilecektir. Kullanılacak koruma ürünleri, aşağıda belirtilen
özellikleri taşıyacaktır:

—B+C Sınıfı (Tip 1+2) ve 3+NPE (3 faz, nötr-toprak) bağlantıları olacaktır. (Bu set, 1 adet olarak kabul edilecektir)
—En yüksek sürekli gerilim UC : 275-280 V A.C.
—EN 61643-11 uyarınca talep sınıfı: Tip 1+2
—IEC 61643-1’e göre talep sınıfı: Class I+II
—LPZ: 0-2
—İmpuls akımı: (10/350) Iimp 25 kA
—Anma deşarj akımı: (8/20) In 90 kA
—Maksimum deşarj akımı Imax: 150 kA
—Koruma seviyesi: Up < 0,9 kV
—Devreye girme süresi: tA ? 25 ns
—Maksimum ön sigorta: 160 A
—Koruma sınıfı: IP 20
—Sıcaklık aralığı: -40 ile +80 °C
—Bağlantı kesiti, sabit: 2,5 – 35 mm2
—Bağlantı kesiti, çok telli: 2,5 – 35 mm2
—Bağlantı kesiti, esnek: 2,5 – 25 mm2

9. 1 Faz+Nötr/Toprak Arasına Bağlanan Güç Varistörlü B+C Sınıfı Koruma (Kombine Yıldırım Ve Aşırı Akım Deşarj
Düzeneği)

Kesintisiz güç kaynağı çıkışı ile hareketli harici kameraların besleme girişi öncesi (sahada) monte edilecektir. Ürün,
aşağıda belirtilen özellikleri taşıyacaktır:

—B+C Sınıfı (Tip 1+2) ve 1+NPE (1 faz, nötr-toprak) bağlantıları olacaktır. (Bu set, 1 adet olarak kabul edilecektir)
—En yüksek sürekli gerilim UC: 275-280 V A.C.
—EN 61643-11 uyarınca talep sınıfı: Tip 1+2
