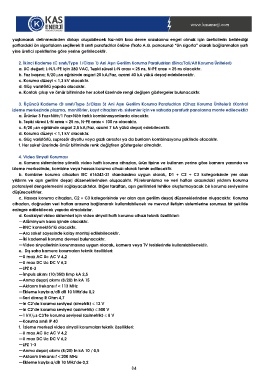

ŞARTNAME - Specification www.kasenerji.com

yaşlanarak delinmesinden dolayı oluşabilecek faz-nötr kısa devre arızalarına engel olmak için üreticilerin belirlediği
şartlardaki ön sigortaların seçilerek B sınıfı parafudrlar önüne (Trafo A.G. panosuna) “ön sigorta” olarak bağlanmaları şartı
yine üretici spektlerine göre yerine getirilecektir.

2. İkinci Kademe (C sınıfı/Type 1/Class 1) Ani Aşırı Gerilim Koruma Parafudrları (Bina/Tali/Alt Koruma Üniteleri)
a. UC değeri; L-N/L-PE için 280 VAC, Tepki süresi L-N arası < 25 ns, N-PE arası < 25 ns olacaktır.
b. Faz başına; 8/20 µsn eğrisinde asgari 20 kA/Faz, azami 40 kA yükü deşarj edebilecektir.
c. Koruma düzeyi < 1,3 kV olacaktır.
d. Güç varistörlü yapıda olacaktır.
e. Kontak çıkışı ve ömür bitiminde her soket üzerinde rengi değişen göstergeler bulunacaktır.

3. Üçüncü Kademe (D sınıfı/Type 3/Class 3) Ani Aşırı Gerilim Koruma Parafudrları (Cihaz Koruma Üniteleri) (Kontrol
izleme merkezinde plazma, monitörler, kayıt cihazları vb. sistemler için ve sahada parafudr panolarına monte edilecektir)

a. Ürünler 3 Faz+Nötr/1 Faz+Nötr farklı kombinasyonlarda olacaktır.
b. Tepki süresi L-N arası < 25 ns, N-PE arası < 100 ns olacaktır.
c. 8/20 µsn eğrisinde asgari 2,5 kA/Faz, azami 7 kA yükü deşarj edebilecektir.
d. Koruma düzeyi < 1,1 kV olacaktır.
e. Güç varistörlü, supresör diyotlu veya gazlı arrester ya da bunların kombinasyonu şeklinde olacaktır.
f. Her soket üzerinde ömür bitiminde renk değiştiren göstergeler olmalıdır.

4. Video Sinyali Koruması
a. Kamera sistemlerine yönelik video hattı koruma cihazları, ürün tipine ve kullanım yerine göre kamera yanında ve
izleme merkezinde, kombine veya hassas koruma cihazı olarak temin edilecektir.
b. Kombine koruma cihazları IEC 616343-21 standardına uygun olarak, D1 + C2 + C3 kategorisinde yer alan
yıldırım ve aşırı gerilim deşarj düzeneklerinden oluşacaktır. PE/ekranlama ve veri hatları arasındaki yıldırım koruma
potansiyel dengelemesini sağlayacaktırlar. Diğer taraftan, aşırı gerilimleri tehlike oluşturmayacak bir koruma seviyesine
düşürecektirler.
c. Hassas koruma cihazları, C2 + C3 kategorisinde yer alan aşırı gerilim deşarj düzeneklerinden oluşacaktır. Koruma
cihazları, doğrudan veri hatları arasına bağlanarak kullanılabilecek ve mevcut iletişim sistemlerine sorunsuz bir şekilde
entegre edilebilecek yapıda olmalıdırlar.
d. Koaksiyel video sistemleri için video sinyali hattı koruma cihazı teknik özellikleri:
—Alüminyum kasa içinde olacaktır.
—BNC konnektör’lü olacaktır.
—Ara soket sayesinde kolay montaj edilebilecektir.
—İki kademeli koruma devresi bulunacaktır.
—Video sinyallerinin korunmasına uygun olacak, kamera veya TV tesislerinde kullanılabilecektir.
e. Dış saha kamera korumaları teknik özellikleri:
—U max AC Uc AC V 4,2
—U max DC Uc DC V 6,2
—LPZ 0-3
—İmpuls akımı (10/350) Iimp kA 2,5
—Anma deşarj akımı (8/20) In kA 15
—Aktarım frekansı f < 113 MHz
—Ekleme kaybı a/dB dB 10 MHz’de 0,2
—Seri direnç R Ohm 4,7
—In C2’de koruma seviyesi (simetrik) ? 12 V
—In C2’de koruma seviyesi (asimetrik) ? 500 V
—1 kV/µs C3’te koruma seviyesi (asimetrik) ? 8 V
—Koruma sınıfı IP 40
f. İzleme merkezi video sinyali korumaları teknik özellikleri:
—U max AC Uc AC V 4,2
—U max DC Uc DC V 6,2
—LPZ 1-3
—Anma deşarj akımı (8/20) In kA 10 / 0,5
—Aktarım frekansı f < 200 MHz
—Ekleme kaybı a/dB 10 MHz’de 0,2
