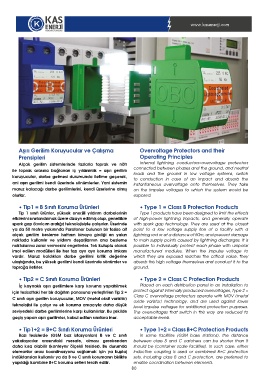

TEKNİK BİLGİLER - Technical Information www.kasenerji.com
Aşırı Gerilim Koruyucular ve Çalışma Overvoltage Protectors and their
Prensipleri
Operating Principles
Alçak gerilim sistemlerinde fazlarla toprak ve nötr
ile toprak arasına bağlanan iç yıldırımlık = aşırı gerilim Internal lightning conductors=overvoltage protectors
koruyucular, darbe gelmesi durumunda iletime geçerek, connected between phases and the ground, and neutral
ani aşırı gerilimi kendi üzerinde sönümlerler. Yani sistemin loads and the ground in low voltage systems, switch
maruz kalacağı darbe gerilimlerini, kendi üzerlerine almış to conduction in case of an impact and absorb the
olurlar. instantaneous overvoltage onto themselves. They take
on the impulse voltages to which the system would be
exposed.
• Tip1 = B Sınıfı Koruma Ürünleri • Type 1 = Class B Protection Products
Tip 1 sınıfı ürünler, yüksek enerjili yıldırım darbelerinin Type 1 products have been designed to limit the effects
etkilerini sınırlandırmak üzere dizayn edilmiş olup, genellikle of high-power lightning impacts, and generally operate
spark gap (kıvılcım aralığı) teknolojisiyle çalışırlar. Üzerinde with spark gap technology. They are used at the closest
ya da 50 metre yakınında Paratoner bulunan bir tesise ait point to a low voltage supply line of a facility with a
alçak gerilim besleme hattının binaya girdiği en yakın lightning rod or at a distance of 50m, and prevent damage
noktada kullanılır ve yıldırım deşarjlarının ana besleme to main supply points caused by lightning discharges. It is
noktalarına zarar vermesini engellerler. Tek kutuplu olarak possible to individually protect each phase with unipolar
imal edilen modülleri ile her fazı ayrı ayrı koruma imkanı manufactured modules. When the impulse voltage to
vardır. Maruz kaldıkları darbe gerilimi kritik değerine which they are exposed reaches the critical value, they
ulaştığında, bu yüksek gerilimi kendi üzerinde sönümler ve absorb this high voltage themselves and conduct it to the
toprağa iletirler. ground.
• Tip2 = C Sınıfı Koruma Ürünleri • Type 2 = Class C Protection Products
İç kaynaklı aşırı gerilimlere karşı koruma yapabilmek Placed on each distribution panel in an installation to
için tesisattaki her bir dağıtım panosuna yerleştirilen Tip 2 = protect against internally produced overvoltages, Type 2 =
C sınıfı aşırı gerilim koruyucular, MOV (metal oksit varistör) Class C overvoltage protectors operate with MOV (metal
teknolojisi ile çalışır ve ek koruma amacıyla daha düşük oxide varistor) technology, and are used against lower
seviyedeki darbe gerilimlerine karşı kullanılırlar. Bu şekilde level impulse voltages for additional protection purposes.
geçiş yapan aşırı gerilimler, kabul edilen sınırlara iner. The overvoltages that switch in this way are reduced to
acceptable levels.
• Tip1+2 = B+C Sınıfı Koruma Ürünleri • Type 1+2 = Class B+C Protection Products
Bazı tesislerde (GSM baz istasyonları) B ve C sınıfı In some facilities (GSM base stations), the distance
yakalayıcılar arasındaki mesafe, olması gerekenden between class B and C catchers can be shorter than it
daha kısa olabilir (konteynır ölçekli tesisler). Bu durumda should be (container scale facilities). In such case, either
elemanlar arası koordinasyonu sağlamak için ya kuplaj inductive coupling is used or combined B+C protection
indüktansları kullanılır ya da B ve C sınıfı korumanın birlikte sets, including class B and C protection, are preferred to
yapıldığı kombine B+C koruma setleri tercih edilir. enable coordination between elements.
