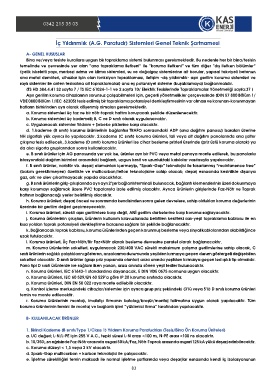

0342 215 35 03 ŞARTNAME - Specification

İç Yıldırımlık (A.G. Parafudr) Sistemleri Genel Teknik Şartnamesi

A- GENEL HUSUSLAR
Bina ve/veya tesiste kurallara uygun bir topraklama sistemi bulunması gerekmektedir. Bu nedenle her bir bina/tesisin
temelinde ve çevresinde yer alan “ana topraklama iletkeni” ile “koruma iletkeni” ve tüm diğer “dış iletken bölümler”
(çelik iskeletli yapı, merkezi ısıtma ve klima sistemleri, su ve doğalgaz sistemlerine ait borular, yapısal takviyeli betonun
ana metal demirleri, cihazlar için olan fonksiyon topraklaması, iletişim -dış yıldırımlık- aşırı gerilim koruma sistemleri ve
raylı sistemler ile anten tesisatına ait topraklamalar) ana eş potansiyel sisteme (kuşaklamaya) bağlanmalıdır.
(TS HD 384.4.41 S2 sayfa 7 / TS IEC 61024-1-1 ve 2 sayfa 10/ Elektrik Tesislerinde Topraklamalar Yönetmeliği sayfa:37 )
Aşırı gerilim koruma cihazlarının sorunsuz çalışabilmeleri için, geçerli yönetmelikler çerçevesinde (DIN 57 800 Bölüm 1/
VDE 0800 Bölüm 1/IEC 62305) tesis edilmiş bir topraklama potansiyel denkleştirmesinin var olması ve korunan-korunmayan
hatların birbirinden ayrı olarak döşenmiş olmaları gerekmektedir.
a. Koruma sistemleri üç faz ve bir nötr-toprak hattını koruyacak şekilde düzenlenecektir.
b. Koruma sistemleri üç kademeli; B, C ve D sınıfı olarak uygulanacaktır.
c. Uygulanacak sistemler Yıldırım + Şebeke piklerine karşı olacaktır.
d. 1.kademe (B sınıfı) koruma ürünlerinin bağlantısı TRAFO sonrasındaki ADP (ana dağıtım panosu) baraları üzerine
NH sigortalı yük ayırıcı ile yapılacaktır. 2.kademe (C sınıfı) koruma ürünleri, tali veya alt dağıtım panolarında ana şalter
çıkışına tesis edilecek, 3.kademe (D sınıfı) koruma ürünleri ise cihaz besleme prizleri üzerinde (priz üstü koruma olarak) ya
da alıcı sigorta gruplarından sonra kullanılacaktır.
e. B sınıfı ürünler için AG panosunda yer yok ise, ürünler ayrı bir PVC veya metal panoya monte edilerek, bu panolarla
istasyondaki dağıtım birimleri arasındaki bağlantı, uygun kesit ve uzunluktaki kablolar vasıtasıyla yapılacaktır.
f. B sınıfı ürünler, varistör vb. deşarj elamanları içermeyip, “Spark-Gap” teknolojisi ile tasarlanmış “maintanence free”
(bakım gerektirmeyen) özellikte ve multicarbon/teflon teknolojisine sahip olacak; deşarj esnasında kesinlikle dışarıya
gaz, ark ve alev çıkartmayacak yapıda olacaktırlar.
g. B sınıfı ürünlerin giriş-çıkışlarında ayrı ayrı 2’şer bağlantı terminali bulunacak, bağlantı klemenslerinin üzeri dokunmaya
karşı korumayı sağlamak üzere PVC tapalarıyla izole edilmiş olacaktır. Ayrıca ürünlerin girişlerinde Faz-Nötr ve Toprak
hattının bağlanacağı yerler belirtilmiş olacaktır.
h. Koruma ürünleri; deşarj öncesi ve sonrasında kendisinden sonra gelen devrelere, sahip oldukları koruma değerlerinin
üzerinde bir gerilim değeri geçirmeyecektir.
i. Koruma ürünleri, sürekli aşırı gerilimlere karşı değil, ANİ gerilim darbelerine karşı koruma sağlayacaktır.
j. Koruma ürünlerinin çıkışları, ürünlerin kullanım kılavuzlarında belirtilen kesitteki sarı-yeşil topraklama kablosu ile en
kısa yoldan toprak potansiyeli denkleştirme barasına sağlam bir şekilde bağlanacaktır.
k. Bağlanacak toprak kablosu, koruma ürünlerinden geçen korunmuş besleme veya sinyal kablolarından olabildiğince
uzak tutulacaktır.
l. Koruma ürünleri, Üç Faz+Nötr/Bir Faz+Nötr olarak besleme devresine paralel olarak bağlanacaktır.
m. Koruma ürünlerinin soketleri, uygulanacak 230/400 VAC sürekli maksimum çalışma gerilimlerine sahip olacak, C
sınıfı ürünlerin sağlıklı çalıştıklarını gösteren, arızalanma durumunda yeşilden kırmızıya geçen durum göstergeli değişebilen
soketleri olacaktır. D sınıfı ürünler (grup priz yapısında olanlar) arıza anında yeşilden kırmızıya geçen led ışıklı tip olmalıdır.
Pano tipi D sınıfı ürünlerde ise sağlam iken yanan, arıza anında sönen yeşil ledler bulunacaktır.
n. Koruma ürünleri, IEC 61643-1 standardına dayanacak, E DIN VDE 0675 normuna uygun olacaktır.
o. Koruma ürünleri, IEC 60 529/EN 60 529’a göre IP 20 koruma sınıfında olacaktır.
p. Koruma ürünleri, DIN EN 50 022 raya monte edilebilir olacaktır.
q. Kontrol izleme merkezindeki cihazlar/sistemler için ayrıca grup priz şeklindeki (3’lü veya 5’li) D sınıfı koruma ürünleri
temin ve monte edilecektir.
r. Koruma ürünlerinin montajı, imalatçı firmanın katolog/broşür/montaj talimatına uygun olarak yapılacaktır. Tüm
koruma ürünlerinin temini ile montaj ve bağlantı işleri “yüklenici firma” tarafından yapılacaktır.

B- KULLANILACAK ÜRÜNLER

1. Birinci Kademe (B sınıfı/Type 1/Class 1) Yıldırım Koruma Parafudrları (Tesis/Bina Ön Koruma Üniteleri)
a. UC değeri; L-N/L-PE için 255 V A.C., tepki süresi L-N arası <100 ns, N-PE arası <100 ns olacaktır.
b. 10/350 µsn eğrisinde Faz-Nötr arasında asgari 50 kA/Faz, Nötr-Toprak arasında asgari 125 kA yükü deşarj edebilecektir.
c. Koruma düzeyi < 1,3 veya 2 kV olacaktır.
d. Spark-Gap multicarbon + karbon teknolojisi ile çalışacaktır.
e. İşletme sürekliliğini temin maksadı ile normal işletme şartlarında veya deşarjlar esnasında kendi iç izolasyonunun
