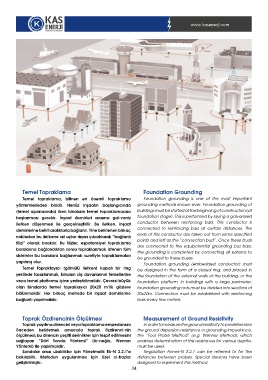

TEKNİK BİLGİLER - Technical Information www.kasenerji.com
Temel Topraklama Foundation Grounding
Temel topraklama, bilinen en önemli topraklama Foundation grounding is one of the most important
yöntemlerinden biridir. Henüz inşaatın başlangıcında grounding methods known ever. Foundation grounding of
(temel aşamasında) iken binaların temel topraklamasına buildings must be started at the beginning of construction (at
başlanması gerekir. İnşaat demirleri arasına gal-vaniz foundation stage). This is performed by laying a galvanized
iletken döşenmesi ile gerçekleştirilir. Bu iletken, inşaat conductor between reinforcing bars. This conductor is
demirlerine belirli aralıklarla bağlanır. Yine belirlenen birkaç connected to reinforcing bars at certain distances. The
noktadan bu iletkene ait uçlar dışarı çıkartılarak “bağlantı ends of this conductor are taken out from some specified
filizi” olarak bırakılır. Bu filizler, eşpotansiyel topraklama points and left as the “connection bud”. Once these buds
baralarına bağlandıktan sonra topraklanmak istenen tüm are connected to the equipotential grounding bus bars,
sistemler bu baralara bağlanmak suretiyle topraklamaları the grounding is completed by connecting all systems to
yapılmış olur. be grounded to these buses.
Temel topraklayıcı (gömülü iletken) kapalı bir ring Foundation grounding (embedded conductor) must
şeklinde tasarlanmalı, binanın dış duvarlarının temellerine be designed in the form of a closed ring, and placed in
veya temel platformu içine yerleştirilmelidir. Çevresi büyük the foundation of the external walls of the building, or the
olan binalarda temel topraklayıcı 20x20 m’lik gözlere foundation platform. In buildings with a large perimeter,
bölünmelidir. Her birkaç metrede bir inşaat demirlerine foundation grounding rods must be divided into sections of
bağlantı yapılmalıdır. 20x20m. Connection must be established with reinforcing
bars every few meters.
Toprak Özdirencinin Ölçülmesi Measurement of Ground Resistivity
Toprak yayılma direncini veya topraklama empedansını In order to measure the ground resistivity to predetermine
önceden belirlemek amacıyla toprak özdirenci-nin the ground dispersion resistance or grounding impedance,
ölçülmesi; bu direncin çeşitli derinlikler için tespit edilmesini the “Four Probe Method” (e.g. Wenner Method), which
sağlayan “Dört Sonda Yöntemi” (ör-neğin, Wenner enables determination of this resistance for various depths,
Yöntemi) ile yapılmalıdır. must be used.
Sondalar arası uzaklıklar için Yönetmelik Ek-N 2.2.1’e Regulation Annex-N 2.2.1 can be referred to for the
bakılabilir. Metodun uygulanması için özel ci-hazlar distances between probes. Special devices have been
geliştirilmiştir. designed to implement this method.
